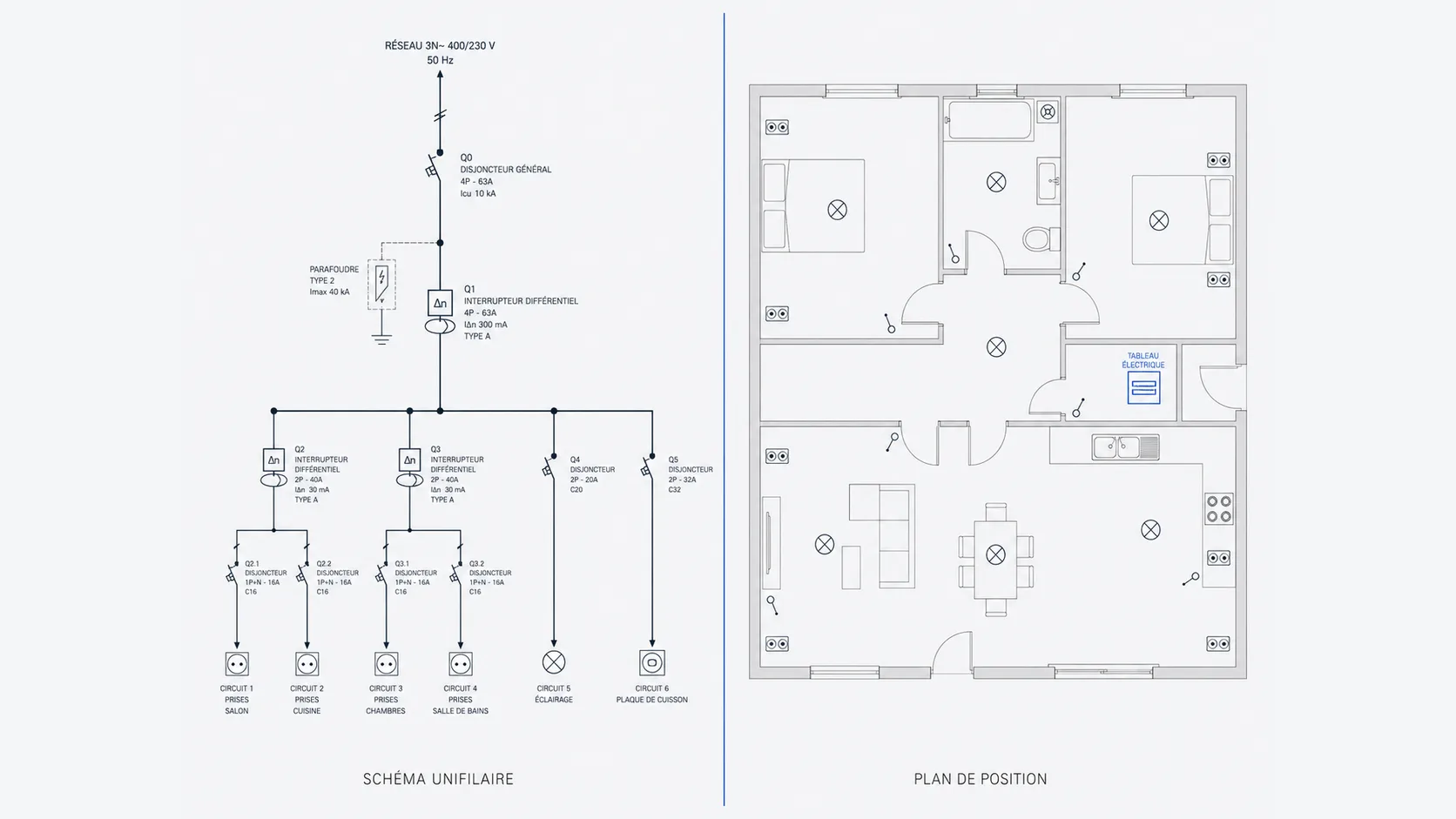

Le schéma unifilaire : la logique électrique, pas l’emplacement
Le schéma unifilaire représente l’installation par sa logique électrique : quels circuits partent de quel tableau, quelle protection les couvre, comment ils sont reliés entre eux. Il utilise des symboles normalisés (RGIE, Tableau 2.23) plutôt qu’une représentation physique — deux circuits dessinés côte à côte sur le schéma peuvent très bien être situés à l’autre bout du bâtiment l’un de l’autre. C’est un document de structure, pas de géographie.
Le plan de position : où se trouve réellement chaque point
Le plan de position montre l’inverse : l’emplacement physique de chaque prise, interrupteur, point lumineux et tableau, superposé au plan du bâtiment. C’est le terme officiel employé par le RGIE (Livre 1, Chapitre 2.12) — « schéma de position », que l’on trouve parfois par habitude, ne figure pas dans le texte réglementaire. Sans ce document, il est impossible de vérifier sur place qu’un point identifié sur le schéma unifilaire correspond bien à ce qui est physiquement installé.
Pourquoi le contrôleur exige les deux, jamais un seul
Les deux documents décrivent la même installation sous deux angles différents, et c’est justement leur mise en correspondance qui est vérifiée : chaque circuit identifié sur le schéma unifilaire (numéro, protection, calibre) doit se retrouver avec la même identification sur le plan de position, au bon endroit physique. Lanote de calcul vient ensuite prouver que ces mêmes circuits sont correctement dimensionnés. Les trois documents se croisent circuit par circuit — un dossier incomplet sur un seul des trois reste incomplet globalement.
Erreurs fréquentes qui font échouer le croisement
La cause la plus courante de refus sur ce point n’est pas un document manquant, mais une incohérence entre deux documents présents : une numérotation de circuit qui diffère entre le schéma et le plan, un tableau divisionnaire positionné différemment d’un document à l’autre, une protection modifiée sur chantier mais jamais reportée sur le schéma unifilaire d’origine. Lepouvoir de coupure et lasection de câble indiqués doivent eux aussi rester identiques entre le schéma et la note de calcul. Si l’installation n’a pas encore de schéma et de plan cohérents, laprestation schéma électriqueproduit les deux documents pour le contrôle.
Vous souhaitez les réaliser vous-même avec une méthode structurée ? Découvrez la futureformation Trikker de SKEMA, consacrée à la création de schémas unifilaires et de plans de position lisibles et cohérents.
Questions fréquentes
Le schéma unifilaire remplace-t-il le plan de position ?
Non, ce sont deux documents distincts et complémentaires. Le schéma unifilaire décrit la logique électrique, le plan de position l’emplacement physique — le RGIE exige les deux dans un dossier complet.
"Schéma de position" et "plan de position", est-ce la même chose ?
Oui, il s’agit du même document. "Plan de position" est le terme officiel employé par le RGIE ; "schéma de position" reste utilisé par habitude mais ne figure pas dans le texte réglementaire.
Qui réalise ces documents ?
En pratique l’installateur ou le responsable des travaux, à partir du relevé réel de l’installation. Skema les produit à distance à partir des informations transmises par le client.
Une incohérence entre les deux documents entraîne-t-elle automatiquement un refus ?
Pas automatiquement, mais c’est un motif de refus fréquent : le contrôleur ne peut pas valider un circuit dont l’identification diffère entre le schéma unifilaire et le plan de position.
