Section de câble et protections : comment la note de calcul les détermine

Quelle section de câble pour quel disjoncteur ? Tableau RGIE

Pour les installations domestiques, le RGIE fixe l’intensité nominale maximale du fusible ou du disjoncteur qui protège une canalisation en fonction de la section des conducteurs.

Source : RGIE — Livre 1 — tableau 4.11, calibre du dispositif de protection en fonction de la section des conducteurs.

Le tableau 4.11 concerne les installations domestiques

Le tableau 4.11 est explicitement prévu par le RGIE pour les installations domestiques. Pour le dimensionnement d’autres installations, le choix de la canalisation repose notamment sur le calcul du courant admissible et les règles de l’art applicables.

Pourquoi le calibre maximal est-il différent entre un fusible et un disjoncteur ?

Le tableau 4.11 distingue explicitement les deux dispositifs et fixe des valeurs maximales différentes. Exemples : 2,5 mm² — fusible 16 A / disjoncteur 20 A ; 6 mm² — fusible 32 A / disjoncteur 40 A ; 10 mm² — fusible 50 A / disjoncteur 63 A.

Pourquoi le tableau 4.11 ne suffit-il pas pour choisir une section de câble ?

Le tableau 4.11 donne une limite maximale de protection pour une section donnée dans une installation domestique. Il ne constitue pas, à lui seul, une méthode complète de dimensionnement.

La sous-section 5.2.1.2 impose notamment de vérifier le courant admissible Iz, le courant d’emploi IB, la chute de tension, les contraintes électrodynamiques en cas de court-circuit, les contraintes mécaniques, l’impédance du circuit compatible avec le fonctionnement des protections, les influences externes et les caractéristiques de l’installation. Mode de pose, température, groupement et longueur entrent dans ces vérifications — c’est précisément ce que documente unenote de calcul électrique.

La chaîne IB ≤ In ≤ Iz, pas seulement Iz ≥ IB

IB ≤ In ≤ Iz

• IB = courant d’emploi du circuit ;
• In = courant nominal du dispositif de protection ;
• Iz = courant admissible de la canalisation.

Le principe de base (§5.2.1.2) est connu : le courant admissible du câble (Iz) doit rester au moins égal au courant d’emploi du circuit (IB). Mais laprotection qui le surveille s’intercale dans une chaîne à trois valeurs. Une protection surcalibrée par rapport au câble le laisse s’échauffer sans déclencher ; sous-calibrée, elle déclenche sur des appels de courant normaux.

Un disjoncteur ne doit pas seulement être inférieur à une valeur trouvée dans un tableau : son calibre doit être compatible avec le courant réellement admissible par la canalisation dans ses conditions de pose.

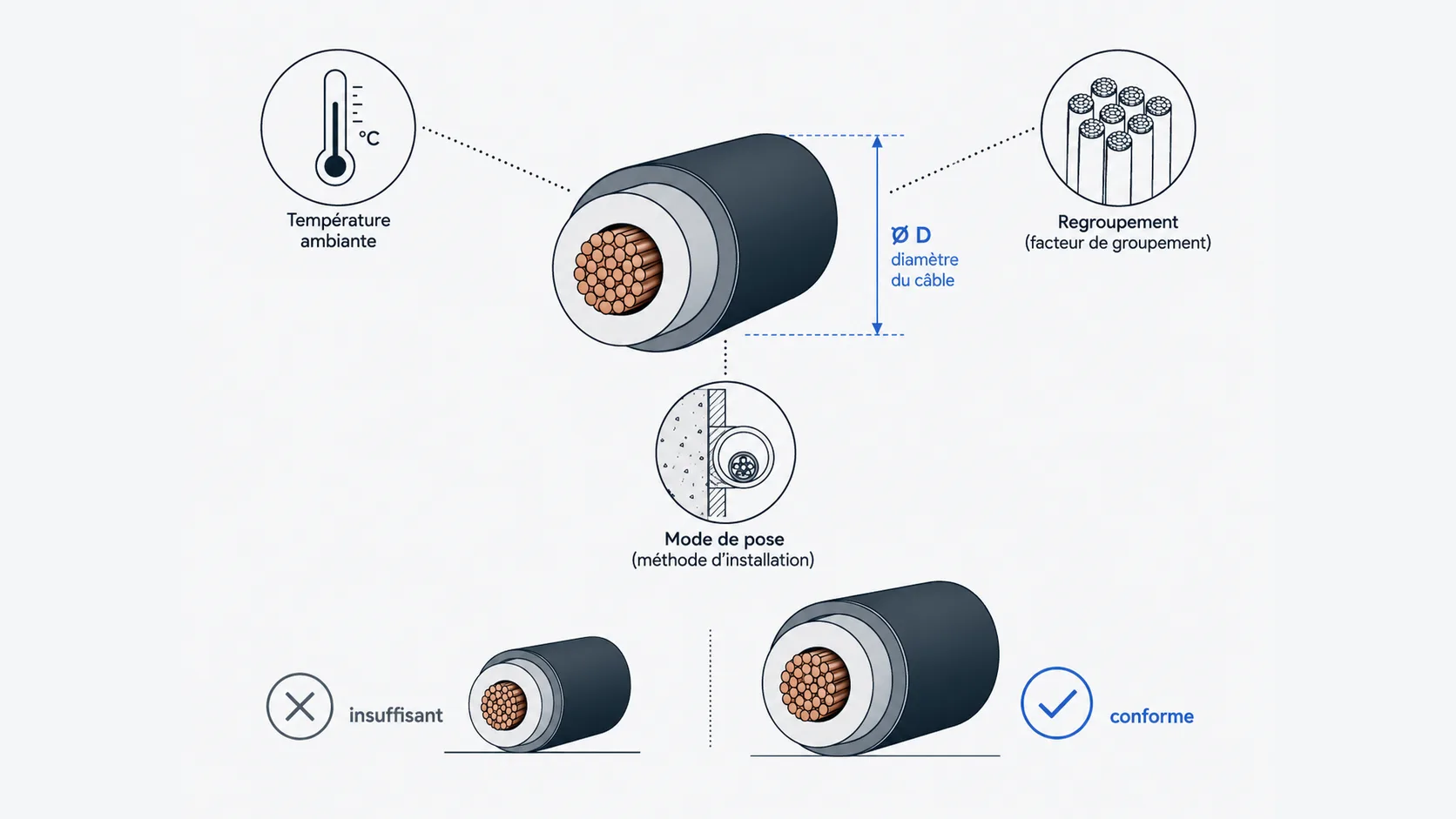

Le courant admissible dépend du contexte d’installation

La section d’un câble ne détermine pas seule son Iz. Trois facteurs de correction s’appliquent à la valeur de référence donnée par le fabricant :

• Le mode de pose — encastré sous conduit, apparent, sous goulotte, enterré : chaque méthode évacue la chaleur différemment et correspond à une méthode de référence RGIE distincte.
• Le groupement avec d’autres câbles — plusieurs circuits dans un même conduit ou chemin de câbles se réchauffent mutuellement ; un facteur de correction réduit l’Iz utilisable de chacun.
• La température ambiante — un câble posé dans des combles ou près d’une source de chaleur voit son Iz réduit par rapport à la température de référence du tableau du fabricant.

Deux câbles de section identique peuvent donc avoir un Iz utile très différent selon l’endroit où ils sont réellement posés.

Exemple simplifié

Un câble de 2,5 mm² ne signifie pas automatiquement « 20 A ». Le tableau 4.11 autorise au maximum un disjoncteur de 20 A en domestique, mais le courant admissible réel dépend encore des conditions dans lesquelles le câble est installé.

Exemple pédagogique, à titre illustratif — les coefficients réels dépendent du tableau du fabricant et de la méthode de référence retenue :

• Circuit IB = 20 A, groupé avec deux autres circuits dans le même conduit (facteur ≈ 0,7).
• Iz nécessaire à conditions de référence : 20 / 0,7 ≈ 28,6 A.
• Une section de 2,5 mm² (Iz de référence ≈ 27 A) devient insuffisante une fois le facteur de groupement appliqué.
• Une section de 4 mm² (Iz de référence ≈ 37 A) reste suffisante dans les mêmes conditions.

Sans ce recalcul, un câble apparemment conforme sur une fiche technique générique peut être sous-dimensionné une fois posé dans les conditions réelles du chantier.

La chute de tension, une vérification indépendante

Même un câble correctement dimensionné pour Iz peut dépasser la chute de tension admise sur un circuit long. Elle se calcule à partir de la section retenue, de la longueur réelle du câble et du courant d’emploi — une vérification séparée de Iz ≥ IB, qui porte sur la qualité de l’alimentation en bout de circuit plutôt que sur l’échauffement du câble. Un circuit qui respecte Iz ≥ IB avec une section tout juste suffisante peut très bien dépasser la chute de tension admise s’il est long — les deux vérifications sont nécessaires, ni l’une ne remplace l’autre.

La section doit aussi résister au court-circuit

Le choix de la section ne concerne pas seulement le fonctionnement en régime normal. Le RGIE impose également que les contraintes susceptibles de se produire en cas de court-circuit ne compromettent pas la sécurité de la canalisation.

Le dispositif de protection doit également être adapté aux courants de court-circuit susceptibles d’apparaître dans l’installation. Voir lepouvoir de coupure du disjoncteur.

Pourquoi une incohérence ici mène souvent au refus

Le contrôleur croise systématiquement la section indiquée dans lanote de calcul électrique(et le livrableprestation note de calcul) avec le calibre de la protection posée et sonpouvoir de coupure. Un facteur de groupement oublié, un mode de pose mal identifié ou une longueur de circuit sous-estimée suffit à rendre un dossier par ailleurs propre non conforme sur ce seul point. Sur certains réseaux belges, le type de disjoncteur pose aussi question — voir le cas dudisjoncteur français 1P+N.
