Prestation manuelle
Réalisés par un contrôleur agréé. Document exigé au dossier de contrôle de votre installation photovoltaïque, aux côtés de l'étude PV RESCert si elle a été réalisée. Le même document sert aussi de base à votre dossier de notification auprès de votre gestionnaire de réseau (Fluvius, ORES, Sibelga).
Le RGIE impose un schéma unifilaire et un plan de position pour toute installation électrique, y compris photovoltaïque. Depuis le 1er avril 2026 (AR du 6 octobre 2025), les installations combinant panneaux, onduleur et éventuellement batterie doivent en plus intégrer un schéma des circuits à courant continu (DC) et un sectionneur DC dédié, identifiable et accessible aux services de secours.
Ces documents décrivent l'état réel de l'installation — strings, onduleur, protections. Un dossier PV incomplet ou incohérent fait perdre du temps à tout le monde au contrôle.
Sans schéma unifilaire ni plan de position conformes, le dossier PV n'est pas recevable au contrôle — ce n'est pas une question de mise en page.
Configuration des strings (nombre de modules, câblage série/parallèle), caractéristiques de l'onduleur, sectionneur DC dédié et identifiable entre panneaux et onduleur, protection différentielle adaptée sur le départ onduleur (type B, ou type A avec dispositif de détection de courant continu résiduel selon la configuration — RGIE 2026), protections côté alternatif (AC), mise à la terre et liaison équipotentielle, identification des circuits avec les symboles officiels du tableau 2.23.
Position physique des panneaux, de l'onduleur, du coffret de protections DC/AC et du point de raccordement à l'installation existante — avec la même identification que le schéma unifilaire.
Strings, onduleur, position des panneaux, protections DC/AC en place.
Formulaire, mesures et photos : tout ce dont nous avons besoin pour produire le document.
Schéma unifilaire et plan de position PV, conformes RGIE — sans nous déplacer chez vous.
Nous ne nous déplaçons pas sur site : c'est ce qui nous permet de proposer un tarif inférieur à une prestation avec visite, pour un même document conforme.

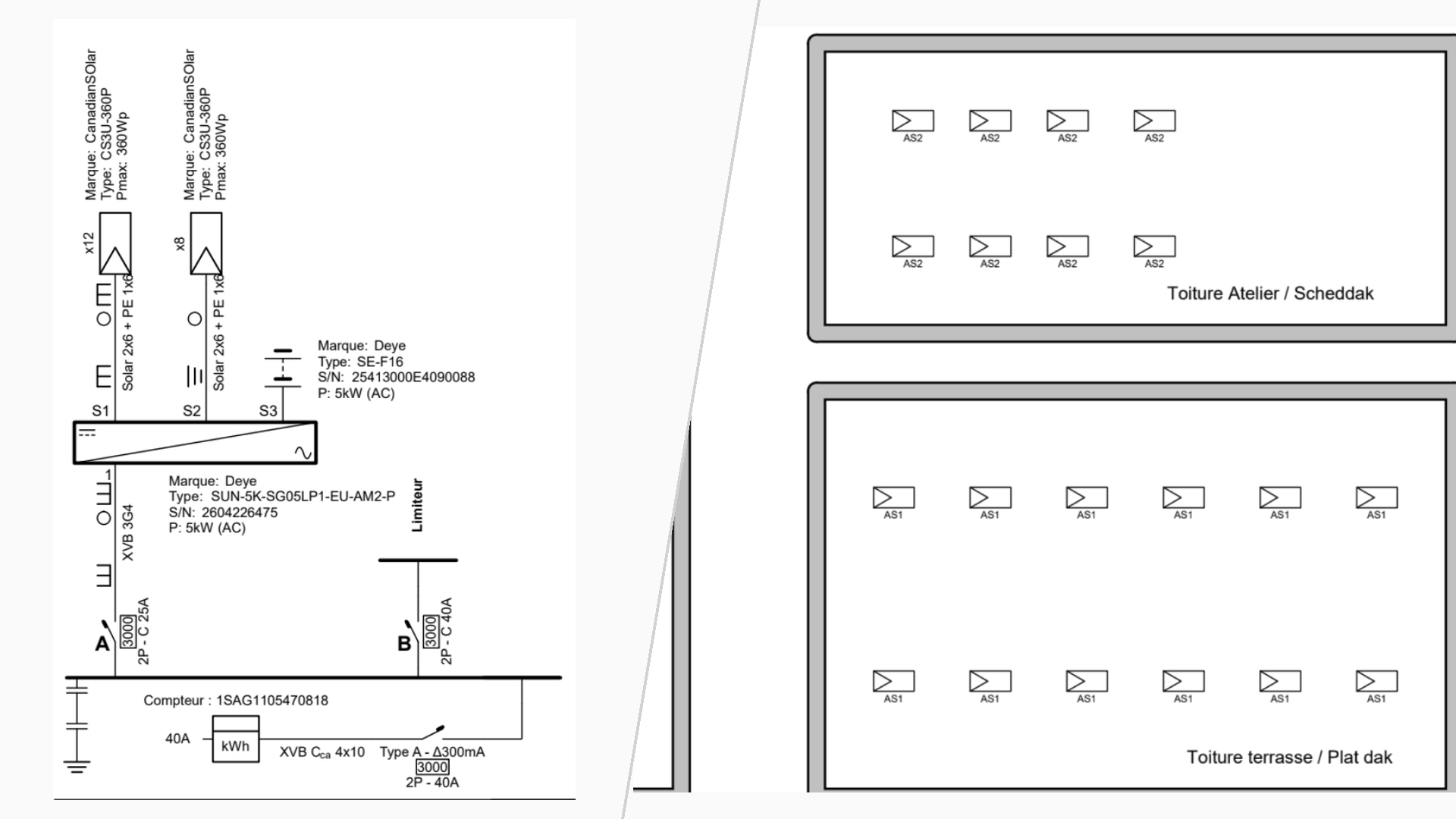

Exemple réel — schéma unifilaire et plan de position d'une installation photovoltaïque sur deux toitures.
Voir un exemple →Ce document est une aide à la rédaction. Vous nous transmettez les données de l'installation ; la validation finale reste au gestionnaire de l'installation.
L'étude photovoltaïque (prestation distincte) calcule le dimensionnement — tension en circuit ouvert à -10 °C et +70 °C, chute de tension, règles RESCert. Le schéma PV est le document graphique : schéma unifilaire et plan de position de l'installation, exigés pour le dossier de contrôle.
Non. C'est un document de préparation du dossier. Skema n'est pas un organisme de contrôle : le contrôle réglementaire reste réalisé par un organisme agréé, et la validation finale de l'installation relève du gestionnaire de l'installation.
Le schéma unifilaire décrit les strings (configuration série/parallèle des panneaux), l'onduleur, les protections côté continu (DC) et alternatif (AC), la mise à la terre et la liaison équipotentielle. Le plan de position indique où se trouvent physiquement ces mêmes éléments, avec la même identification.
Non. Vous réalisez vous-même le repérage sur place (strings, onduleur, protections en place) et nous transmettez ces informations. Nous produisons le schéma unifilaire et le plan de position conformes RGIE à distance, sans déplacement.
25 € TTC par schéma, prix fixe. Paiement à la pièce, sans abonnement.
Oui. Depuis le 1er avril 2026, les installations combinant panneaux photovoltaïques, onduleur et batterie doivent intégrer un schéma des connexions côté courant continu (DC) et un sectionneur DC dédié et identifiable. Nous intégrons ces éléments dans votre schéma, avec les nouveaux symboles officiels du tableau 2.23.
25 € TTC
Prix fixe, par schéma. Hors situations particulières — nous vous recontactons si un ajustement est nécessaire.
25 € TTC par schéma — paiement à la pièce, sans abonnement.
