Schéma unifilaire photovoltaïque : ce qu'il doit représenter

Un schéma unifilaire photovoltaïque n'est pas un « plus » optionnel pour décorer le dossier : c'est le document qui traduit graphiquement la chaîne de production — des panneaux au point d'injection. Sans lui, le contrôleur agréé ne peut pas vérifier la cohérence des protections, du câblage DC et du raccordement AC. Cet article clôt le cluster Photovoltaïque en complément de notrearticle pilier sur le PV, le RGIE et RESCert. Pour le déroulement ducontrôle électrique photovoltaïque, voir le pilier dédié. Pour le détail réglementaire déjà vérifié (chapitre 7.112, règles DC, symboles), nous renvoyons vers la prestation schéma PV.

Pourquoi un schéma PV, distinct ou intégré

Une installation photovoltaïque s'ajoute à l'installation électrique existante, mais elle introduit des circuits et des protections que le schéma classique du bâtiment ne couvre pas toujours : câblage en courant continu, strings en série/parallèle, onduleur, sectionneur DC, dispositifs de protection dédiés. Le RGIE exige que cette partie soit documentée.

Deux configurations sont possibles selon le projet :

• un schéma PV séparé, dédié à la chaîne de production, remis en complément du schéma unifilaire existant ;
• un schéma unifilaire intégré, où la partie photovoltaïque figure dans le document global de l'installation, avec une identification claire des éléments PV.

Dans les deux cas, l'organisme de contrôle doit pouvoir lire d'un coup d'œil le parcours complet de l'énergie produite : des panneaux jusqu'au tableau ou au compteur. Un schéma domestique « classique » sans la branche PV ne suffit pas si l'installation produit de l'électricité.

Ce que le schéma doit représenter

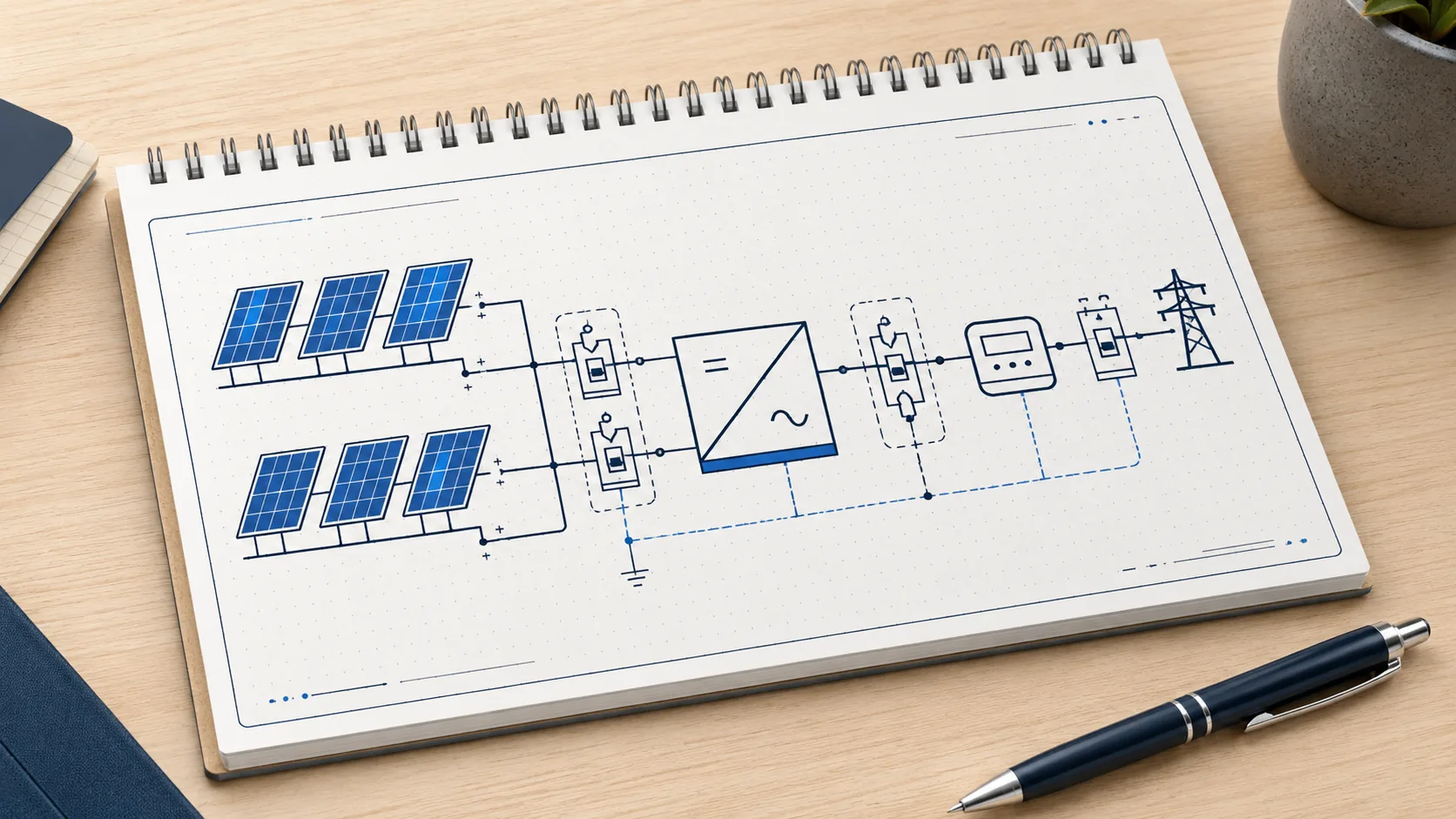

Le schéma unifilaire photovoltaïque décrit la chaîne de production et son raccordement à l'installation existante. Les éléments essentiels :

• les panneaux et leur configuration en strings (nombre de modules en série et en parallèle) ;
• le câblage DC entre panneaux, boîtes de jonction et onduleur ;
• l'onduleur (ou les onduleurs, en cas de configuration multiple) ;
• les protections côté DC (fusibles, sectionneur, dispositifs de coupure) etcôté AC (disjoncteur, différentiel) ;
• le point d'injection vers le tableau, le compteur ou le point de raccordement au réseau.

La mise à la terre et la liaison équipotentielle des masses métalliques (structure, onduleur) y figurent également. Le détail des symboles, des sections minimales et des règles DC spécifiques — notamment depuis les évolutions RGIE 2026 — est déjà documenté sur notre pageschéma PV. Cet article n'a pas vocation à les réécrire : il pose le cadre de ce que le document doit montrer.

Le schéma PV complète l'étude photovoltaïque, qui calcule le dimensionnement (tension U_oc, repère pratique des 80 %, chute de tension). L'étude justifie les choix techniques ; le schéma les représente graphiquement pour le contrôle.

Un document exigé au contrôle, au même titre que le reste

L'organisme agréé examine l'installation électrique dans son ensemble. Lorsqu'une production photovoltaïque est présente, il vérifie que le schéma unifilaire couvre la partie PV avec le même niveau d'exigence que les circuits domestiques : protections adaptées, identification des appareils, cohérence avec la réalité sur site.

Un dossier incomplet — schéma classique sans branche PV, ou schéma PV approximatif ne correspondant pas à l'installation posée — peut entraîner des remarques, voire un refus, au même titre qu'un défaut sur le tableau principal. Le schéma n'est pas une formalité administrative : c'est l'outil de lecture du contrôleur.

Il sert aussi de base au dossier de notification auprès du gestionnaire de réseau, en parallèle du contrôle RGIE. Un document unique, conforme et à jour évite les allers-retours entre installateur, contrôleur et gestionnaire.

Déclaration GRD : principe technique vs procédure régionale

Principe technique (Synergrid) : les installations de production pouvant fonctionner en parallèle avec le réseau de distribution belge doivent respecter la prescription C10/11 édition 2.4. Les unités concernées doivent disposer d’une homologation C10/26 et figurer dans la liste correspondante avant la procédure de raccordement (chapitre 5 de C10/11). Les onduleurs photovoltaïques sont explicitement concernés.

Procédure administrative : elle dépend du gestionnaire de réseau et de la Région. Il n’existe pas un délai unique « X jours pour déclarer vos panneaux en Belgique ».

• Wallonie / ORES : toute nouvelle installation ou modification d’une unité de production doit être déclarée. Pour les installations < 10 kVA, ORES demande notamment des informations et documents techniques liés au dossier. Cette procédure ORES ne se généralise pas automatiquement aux autres GRD wallons.
• Flandre / Fluvius : les panneaux photovoltaïques doivent être déclarés à Fluvius. Pour les installations concernées, Fluvius indique actuellement une déclaration au plus tard trois mois après la date du contrôle. Ce délai ne se transpose pas à la Wallonie ni à Bruxelles.
• Bruxelles / Sibelga : toute installation photovoltaïque doit être déclarée auprès de Sibelga. Sibelga indique une déclaration dans les30 jours suivant la remise du certificat de conformité. Ce délai ne se transpose pas à la Wallonie ni à la Flandre.

Faire réaliser le schéma PV

Le schéma doit refléter l'installation réelle, pas une version théorique. Chez Skema, la prestation schéma PV produit le schéma unifilaire et le plan de position conformes RGIE à partir des informations que vous relevez sur site (strings, onduleur, protections en place). Pas de déplacement : vous transmettez le repérage, nous livrons le document prêt pour le dossier de contrôle.

Si l'étude de dimensionnement n'a pas encore été faite, commencez par l'étude photovoltaïque pour valider les choix techniques, ou préparez d'abord les chiffres avec l'outil calculs photovoltaïques, puis commandez le schéma une fois le matériel et la configuration connus. Les deux livrables structurent un dossier PV complet, en cohérence avec le cadre RGIE et RESCert décrit dans notre article pilier.
