Pourquoi la température change tout

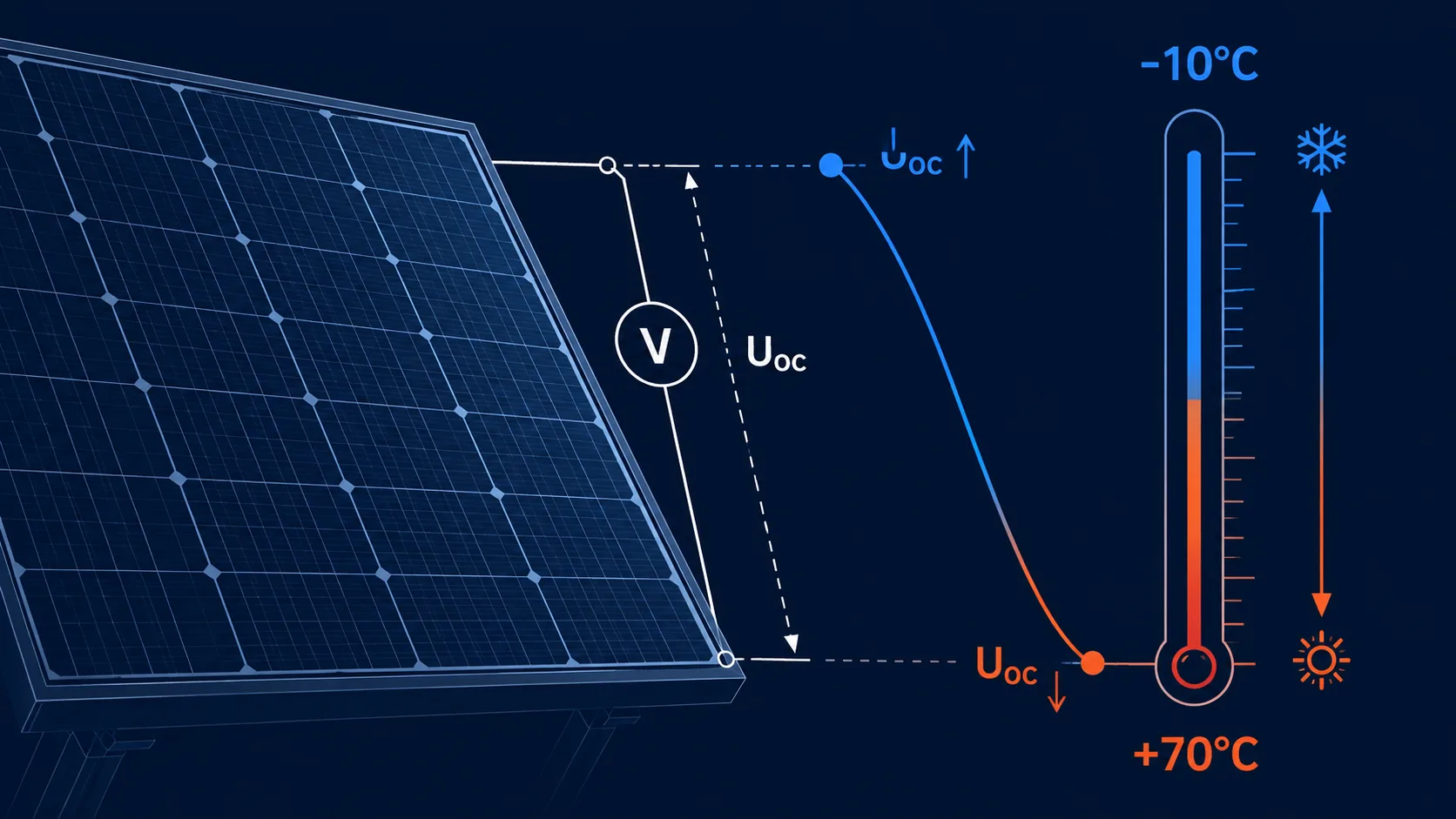

La tension délivrée par un panneau photovoltaïque n'est pas une constante : elle augmente quand il fait froid, elle diminue quand il fait chaud. Un string dimensionné uniquement sur les valeurs de la fiche technique (mesurées à 25 °C, condition de test standard) peut se retrouver hors de la fenêtre de fonctionnement de l'onduleur dès que la météo s'écarte de ce point de référence — ce qui, en Belgique, arrive plusieurs fois par an dans les deux sens.

Deux extrêmes belges : -10 °C et +70 °C

Deux températures de cellule servent de référence pour le dimensionnement en Belgique :

  • -10 °C — un matin froid d'hiver, tension maximale du string. Un string trop long peut alors dépasser la tension d'entrée max de l'onduleur, avec un risque de destruction de l'appareil.
  • +70 °C — température de cellule en plein été (bien au-dessus de la température de l'air, un panneau au soleil chauffe fortement), tension minimale du string. Un string trop court peut alors passer sous la tension de démarrage de l'onduleur, qui décroche.

Le cadre réglementaire des installations photovoltaïques domestiques relève du RGIE (chapitre 7.112). La méthode de calcul aux extrêmes −10 °C / +70 °C présentée ici s’appuie sur la formation photovoltaïque RESCert — distincte du texte réglementaire lui-même.

Uoc et Umpp : deux valeurs, deux usages

Le calcul porte sur deux tensions distinctes, à ne pas confondre : Uoc (tension en circuit ouvert, la tension maximale du panneau, sans charge) et Umpp (tension au point de puissance maximale, la tension réelle de fonctionnement en charge). Uoc à -10 °C sert à vérifier la limite haute de l'onduleur ; Umpp à +70 °C sert à vérifier que le string reste au-dessus du seuil de démarrage et dans la fenêtre de suivi MPP. Les deux calculs se font à partir du coefficient de température propre au panneau, publié par le fabricant.

Exemple chiffré vérifié

Panneau type : 440 Wc, Uoc = 37,9 V, Umpp = 31,8 V, Impp = 13,84 A, coefficient de température Uoc = −0,26 %/°C. Pour un string de 12 panneaux (5,28 kWc) : Uoc(−10 °C) = 495,4 V, largement sous la limite de 1000 V de l'onduleur ; Umpp(−10 °C) = 423 V, sous la limite de 950 V ; Umpp(+70 °C) = 328,4 V, bien au-dessus du seuil de démarrage de 180 V. Le courant (13,84 A) reste sous la limite de 15 A de l'onduleur. Configuration validée sur toute la plage de température belge.

Cet exemple est detaillé pas à pas, avec la méthode de calcul complète, sur notre pageétude photovoltaïque. Pour réaliser vous-même les calculs de strings et de températures, utilisez aussi l’outil calculs photovoltaïques.

Ce que ça change concrètement

Ce calcul n'est pas une formalité administrative : c'est ce qui évite un onduleur détruit un matin d'hiver, ou une production qui décroche aux heures les plus chaudes de l'été — les deux scénarios les plus fréquents d'un mauvais dimensionnement de string. Il doit être fait avec les fiches techniques réelles du panneau et de l'onduleur retenus pour le projet, pas avec des valeurs génériques.

Ce dimensionnement fait partie du dossier attendu au contrôle, au même titre que leschéma unifilaire photovoltaïque qui en traduit graphiquement le raccordement.

Questions fréquentes

Pourquoi calculer la tension à -10 °C et +70 °C ?

La tension d'un panneau augmente au froid, diminue au chaud. On dimensionne avec ces deux extrêmes belges pour vérifier qu'aucun string ne dépasse la tension d'entrée max de l'onduleur en hiver, ni ne décroche en été.

Quelle est la différence entre Uoc et Umpp ?

Uoc (tension en circuit ouvert) est la tension maximale du panneau, mesurée sans charge — c'est elle qui sert à vérifier qu'un string ne dépasse pas la tension d'entrée max de l'onduleur au froid. Umpp (tension au point de puissance maximale) est la tension réelle de fonctionnement en charge — c'est elle qui sert à vérifier que le string reste dans la fenêtre de suivi MPP de l'onduleur, été comme hiver.

Que risque-t-on si le calcul n'est pas fait ou est faux ?

Un string trop long peut dépasser la tension d'entrée max de l'onduleur par un matin froid d'hiver — risque de destruction de l'onduleur. Un string trop court peut passer sous la tension de démarrage en plein été — l'onduleur décroche et la production s'arrête aux heures les plus chaudes.

D'où vient le coefficient de température utilisé dans le calcul ?

Chaque fabricant de panneau publie un coefficient de température propre à son modèle (en %/°C), sur la fiche technique du produit. Le calcul Uoc/Umpp à -10 °C et +70 °C doit être fait avec le coefficient réel du panneau choisi, pas avec une valeur générique.

Qui doit réaliser ce calcul pour mon installation ?

Le dimensionnement relève du professionnel qualifié — installateur RESCert ou bureau d'études — à partir des fiches techniques réelles des panneaux et de l'onduleur retenus. Une étude photovoltaïque formalise ce calcul dans le dossier, en cohérence avec le RGIE.
