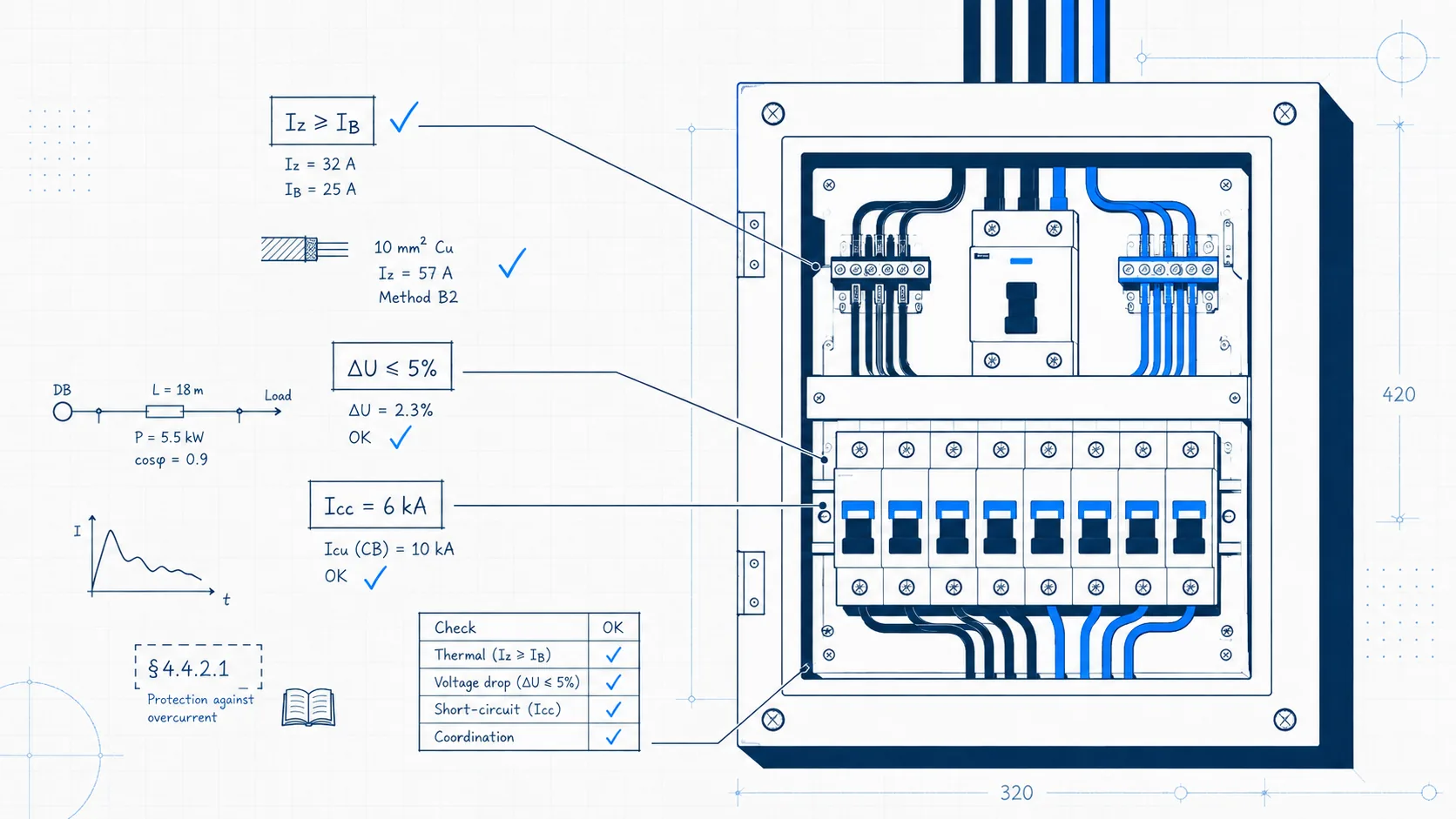

Note de calcul électrique : pourquoi c'est la première pièce vérifiée au contrôle

Pourquoi cette pièce passe en premier

En Belgique, la note de calcul électrique est généralement la première pièce que l'organisme de contrôle agréé examine dans un dossier RGIE. Avant même de vérifier le câblage sur place, le contrôleur veut savoir si l'installation a été dimensionnée correctement sur papier : chaque circuit protégé comme il faut, chaque section de câble suffisante, chaque chute de tension dans les limites admises.

Un schéma unifilaire décrit ce qui a été posé. La note de calcul démontre que ce qui a été posé tient la route électriquement. Sans elle, le contrôleur n'a aucune preuve du dimensionnement — le dossier est jugé incomplet, ce qui mène le plus souvent à une contre-visite plutôt qu'à un passage direct. Dans un dossier professionnel, voir aussi lecadre du contrôle non-domestique.

Le pouvoir de coupure, expliqué simplement

Chaque protection — disjoncteur ou fusible — doit pouvoir couper, sans se détruire ni se souder, le courant de court-circuit maximal susceptible de circuler au point exact où elle est installée. C’est lepouvoir de coupure d’un disjoncteur, encadré par le RGIE. Les notationsIcu et Icsprécisent ensuite, selon la norme produit, ce que cette capacité garantit après un défaut.

Ce courant de court-circuit n'est pas le même partout dans une installation. Il est le plus élevé juste après le compteur, là où toute la puissance disponible du réseau arrive directement. Plus on s'éloigne de la source — tableau divisionnaire, bout de ligne — plus la résistance des câbles en amont le réduit. La note de calcul recalcule cette valeur à chaque niveau du tableau, à partir de toute l'installation en amont, pour vérifier que chaque protection posée reste adaptée à son emplacement.

Concrètement : une protection avec un pouvoir de coupure trop faible pour son emplacement peut se détruire au lieu de couper le défaut. C'est un point pris au sérieux par les organismes de contrôle, et un motif de refus fréquent sur les tableaux mal calculés.

Sections de câbles et protections associées

Le RGIE impose que le courant admissible d’une canalisation (Iz) reste au moins égal au courant d’emploi du circuit qu’elle alimente (IB) — le principe de base du §5.2.1.2. Mais une section de câble ne se choisit jamais uniquement en fonction du type de circuit : elle dépend aussi du mode de pose (encastré, apparent, sous conduit, enterré…) et du groupement avec d’autres câbles, deux facteurs qui influencent la capacité du câble à évacuer la chaleur. Le détail de ces facteurs est développé danssection de câble et protections.

À cela s'ajoute la chute de tension, vérifiée par circuit (§5.2.1.2.b) à partir de la section retenue et de la longueur réelle du câble. Un circuit long avec une section tout juste suffisante peut respecter Iz ≥ IB tout en dépassant la chute de tension admise — deux vérifications distinctes, toutes deux nécessaires.

Sélectivité et filiation : éviter qu'un défaut ne coupe tout le tableau

Quand plusieurs protections sont installées en série sur un même départ — tableau général, tableau divisionnaire, circuit terminal — le RGIE impose une coordination entre elles : en cas de défaut sur un circuit, seule la protection la plus proche du défaut doit déclencher (§4.4.1.3). Sans cette coordination, un défaut sur une seule prise peut couper l'ensemble d'un tableau, voire toute l'installation.

La note de calcul vérifie cette coordination circuit par circuit, pas seulement au niveau du tableau général.

Ce qui rend un dossier recevable — ou pas

Une note de calcul cohérente ne suffit pas si elle ne correspond pas au reste du dossier. Le contrôleur croise systématiquement la note de calcul avec le schéma unifilaire et le plan de position : mêmes circuits, mêmes identifications, mêmes calibres de protection. Une incohérence entre les deux documents est un motif de refus aussi fréquent qu’une erreur de calcul. Avant la visite, unpré-audit de dossierpeut signaler ces écarts documentaires.

Le document doit aussi porter les mentions administratives attendues : numéro, version, date, identité du responsable des travaux. Ce sont des éléments de traçabilité, pas de la paperasse accessoire — un document sans version claire complique toute contre-visite ultérieure.
