Calibre et pouvoir de coupure : deux choses différentes

Le calibre d’un disjoncteur (In, en ampères) fixe le courant qu’il laisse passer en fonctionnement normal avant de déclencher. Le pouvoir de coupure (en kA) fixe autre chose : le courant de défaut maximal qu’il peut interrompre dans les conditions prévues. Un disjoncteur 16 A peut très bien avoir un pouvoir de coupure de 4,5 kA ou de 10 kA — les deux valeurs ne se déduisent pas l’une de l’autre. C’est l’un des critères croisés par lanote de calcul.

Ce que dit le RGIE (§5.3.5.5.e)

Sous « Coupe-circuit à fusible et disjoncteurs en courant alternatif », le point « Pouvoir de coupure » impose que les fusibles et disjoncteurs aient un pouvoir de coupure correspondant au courant de court-circuit présumé à l’endroit de leur installation.

Pour les installations domestiques, le RGIE prévoit notamment :

  • courant de court-circuit présumé monophasé aux bornes aval des premiers dispositifs de protection après le ou les DDR généraux : maximum 3000 A ;
  • dispositifs de protection contre les surintensités du GRD en amont : pouvoir de coupure minimal 6000 A ;
  • dispositifs de protection contre les surintensités concernés en aval : pouvoir de coupure minimal 3000 A ;

avec les conditions de marquage et de limitation d’énergie prévues par le RGIE. Cela ne signifie pas que « tous les disjoncteurs belges doivent être 6 kA » : 6 kA ou 10 kA sont des valeurs commerciales courantes, pas une obligation RGIE générale pour tout l’appareil résidentiel.

Comment lire le pouvoir de coupure directement sur un disjoncteur ?

Sur le terrain, le contrôleur et l’installateur ne partent pas d’une fiche catalogue : ils lisent d’abord le marquage sur l’appareil. Savoir comment lire le pouvoir de coupure d’un disjoncteur évite de confondre calibre, courbe et capacité d’interruption.

En pratique, on rencontre surtout deux présentations :

  • Disjoncteur domestique : la valeur de pouvoir de coupure est souvent visible en face avant, parfois encadrée (par exemple 4,5 kA ou 6 kA). C’est le chiffre que l’on compare au courant de court-circuit présumé au point d’installation.
  • Disjoncteur de type industriel : la plaque peut afficher des marquagesIcu et Ics — deux valeurs distinctes, pas un doublon.

Sur un appareil domestique, on cherche donc le chiffre de pouvoir de coupure affiché (souvent encadré) : c’est ce marquage qui sert de référence rapide lors du contrôle du tableau.

Ce marquage est utile au contrôle parce qu’il permet de vérifier rapidement que le pouvoir de coupure du disjoncteur domestique posé est cohérent avec l’Icc présumé au point considéré — avant même d’ouvrir la documentation fabricant. Un disjoncteur 4,5 kA ou 6 kA se lit ainsi sur l’appareil, pas seulement sur le devis.

Disjoncteur domestique et disjoncteur non domestique : quelle différence ?

Le pouvoir de coupure disjoncteur domestique et le pouvoir de coupure disjoncteur non domestique ne se lisent pas toujours de la même façon.

  • En domestique, on vérifie le marquage (souvent une valeur unique en kA) et son adéquation au courant de court-circuit présumé, dans le cadre des minima du RGIE rappelés plus haut.
  • En non domestique / industriel, on rencontre plus souvent les notionsIcu et Ics sur la plaque signalétique.

Icu et Ics : que signifient ces deux marquages ?

Sur certains tableaux non domestiques, la plaque ne se limite pas à un seul chiffre. Ladifférence Icu Ics est essentielle pour lire correctement lepouvoir de coupure disjoncteur non domestique et pour documenter lanote de calcul tableau électrique.

Ics : le pouvoir de coupure de service

Ics correspond au pouvoir de coupure Ics de service d’un disjoncteur. Il indique le niveau de courant de court-circuit que l’appareil peut interrompre dans les conditions définies par la norme tout en restant apte à assurer ensuite son service.

Selon les appareils, cette valeur peut être indiquée directement sur la face avant ou dans les caractéristiques constructeur.

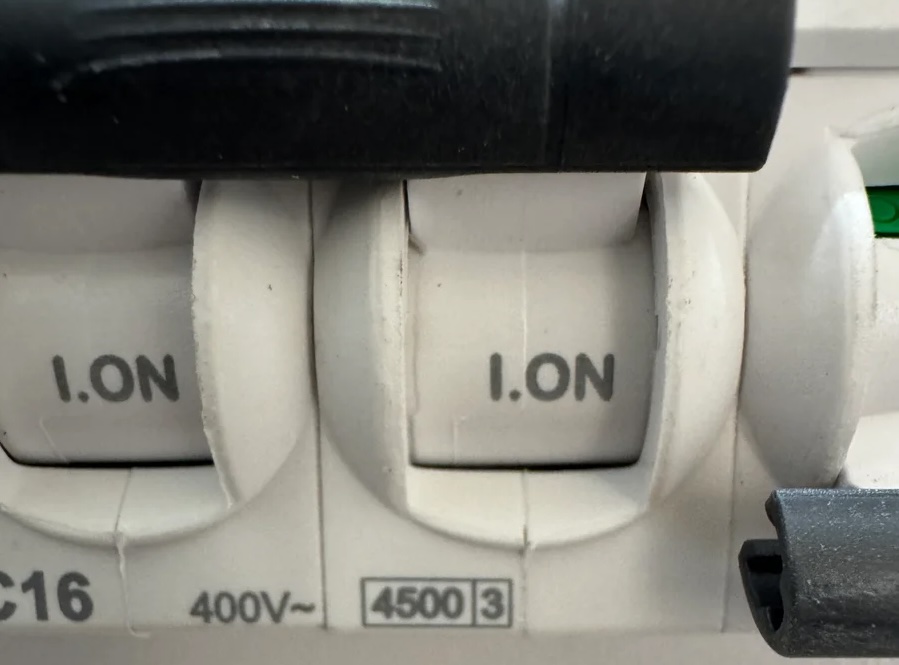

Marquage Ics sur un disjoncteur indiquant le pouvoir de coupure de service
Exemple réel de marquage Ics sur un disjoncteur — pouvoir de coupure de service.

Icu : le pouvoir de coupure ultime

Icu correspond au pouvoir de coupure Icu ultime du disjoncteur. Cette valeur représente le courant de court-circuit maximal que l’appareil peut interrompre dans les conditions prévues par la norme.

Icu et Ics ne doivent pas être confondus : Icu correspond à la capacité ultime d’interruption, tandis que Ics correspond au pouvoir de coupure de service.

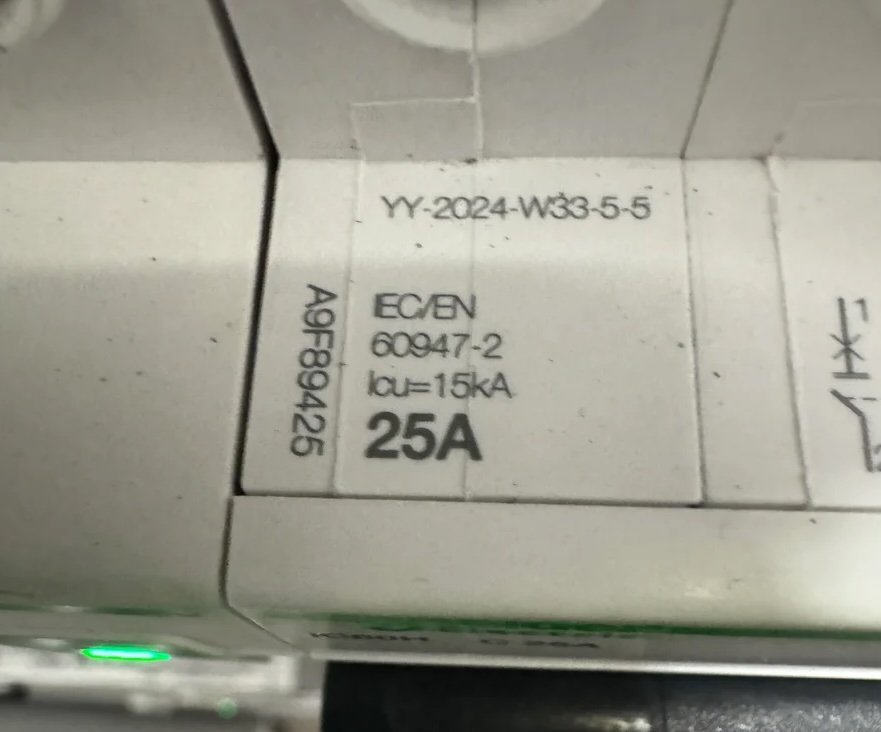

Marquage Icu sur un disjoncteur indiquant le pouvoir de coupure ultime
Exemple réel de marquage Icu sur un disjoncteur — pouvoir de coupure ultime.

En pratique, ces marquages comptent pour l’analyse des protections dans certains tableaux non domestiques : on ne choisit pas seulement « un disjoncteur assez fort en kA », on documente aussi le critère retenu (ultime vs service). Pour le détail normatif, voirIcu et Ics sur un disjoncteur.

Choix des protections et filiation

Au §5.3.5.5.h (« Choix des dispositifs de protection contre les courts-circuits »), le RGIE pose notamment pour les disjoncteurs que le courant de court-circuit minimal doit être au moins égal à Ia, et que le courant de court-circuit présumé au point d’installation doit être inférieur à Ib, en renvoyant aussi aux caractéristiques I²t du disjoncteur et des conducteurs.

Le §4.4.1.3 (« Dispositifs de protection placés en série ») permet d’expliquer la protection d’accompagnement / filiation : un dispositif aval dont le pouvoir de coupure propre est inférieur au courant présumé peut être admis si un dispositif amont approprié possède le pouvoir nécessaire et que la coordination respecte les contraintes d’énergie — sur base des tableaux des fabricants conformes aux normes produit. Autrement dit : le dispositif doit être capable d’interrompre le courant présumé au point considéré, soit par son propre pouvoir de coupure, soit dans une coordination documentée conformément au RGIE.

Le courant de court-circuit présumé (approche pédagogique)

Une formule souvent utilisée pour illustrer la boucle de défaut est Icc ≈ U / Zs (ou Uo / Zs dans le contexte contacts indirects du RGIE). Ce n’est pas la formule universelle de tout calcul de court-circuit : le calcul réel dépend du type de défaut, du réseau, du monophasé / triphasé, des tensions, des impédances amont, des transformateurs et des conducteurs. Ici, U / Zs sert uniquement d’explication pédagogique simplifiée.

Dans une distribution radiale classique, l’impédance ajoutée par les conducteurs fait généralement diminuer le courant de court-circuit disponible lorsqu’on s’éloigne de la source — sans en faire une loi absolue pour toute architecture à sources multiples ou production locale.

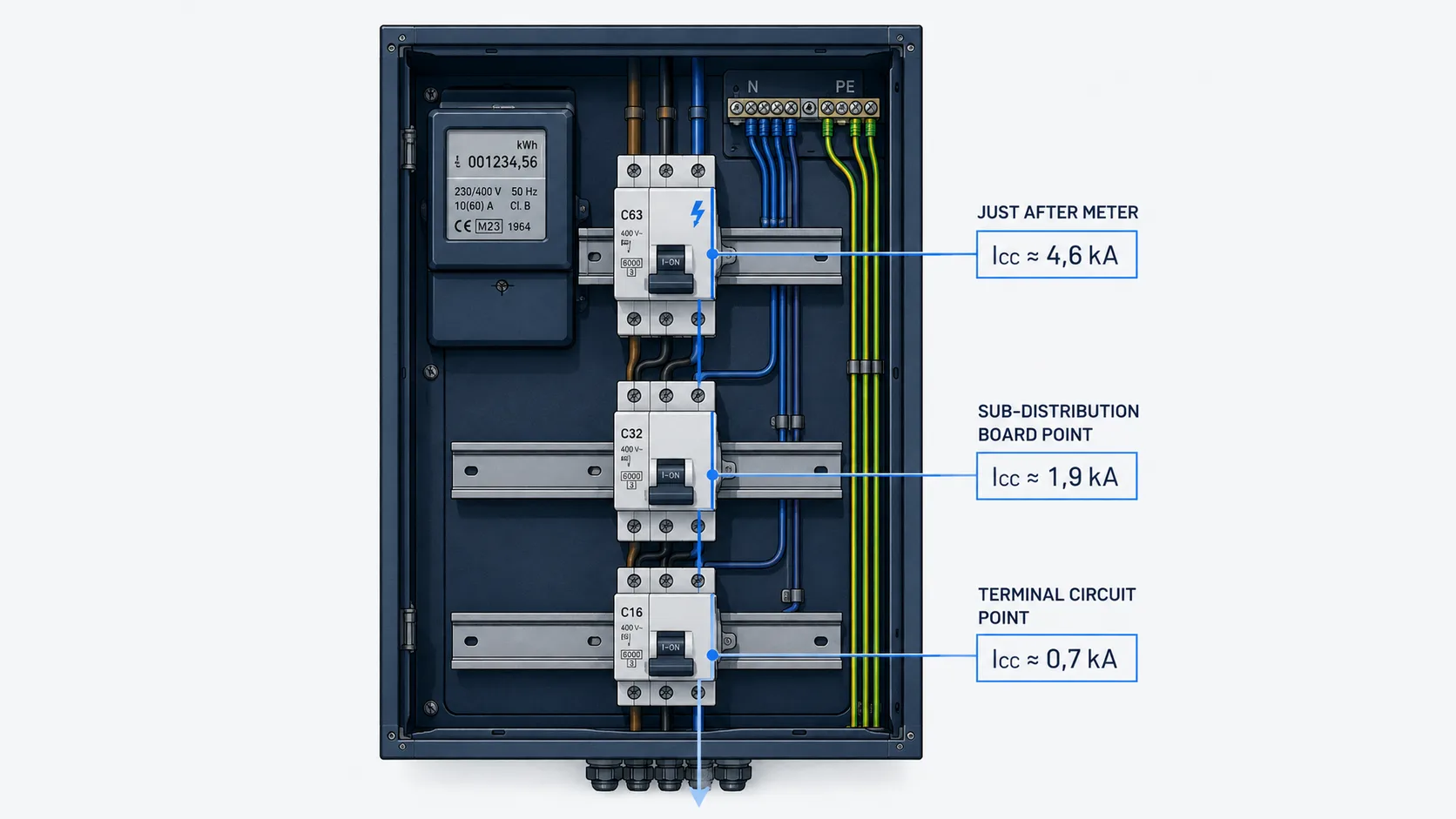

Exemple simplifié, à titre pédagogique — les valeurs réelles dépendent de l’impédance du réseau amont fournie par le gestionnaire de réseau et de la structure exacte du câblage :

  • Juste après le compteur (Zs ≈ 0,05 Ω) : Icc ≈ 4,6 kA
  • Au tableau divisionnaire (Zs ≈ 0,12 Ω) : Icc ≈ 1,9 kA
  • En bout de circuit terminal (Zs ≈ 0,32 Ω) : Icc ≈ 0,7 kA

C’est ce type de vérification, refaite à chaque niveau, que la note de calcul documente. Voir laprestation note de calcul pour un dimensionnement Caneco BT circuit par circuit.

Exemple pédagogique : Icc supérieur au pouvoir du dispositif

Si, à un point donné, l’Icc calculé dépasse le pouvoir de coupure admissible du dispositif (par exemple un appareil 4,5 kA alors que l’Icc local est plus élevé), la protection est inadéquate — sauf coordination / filiation validée. Ce n’est pas une règle RGIE du type « 4,5 kA en tête = refus automatique », mais un écart entre courant présumé et capacité d’interruption (propre ou coordonnée).

Ce que le contrôleur ou la note de calcul vérifie réellement

Au contrôle comme dans une note de calcul tableau électrique, on ne se contente pas de lire un chiffre commercial sur le carton. On vérifie notamment :

  • le courant de court-circuit présumé au point considéré ;
  • l’adéquation du pouvoir de coupure du dispositif (propre ou via coordination) ;
  • la coordination / filiation éventuelle, documentée si le pouvoir propre est insuffisant ;
  • en bout de ligne, les autres critères de déclenchement et de protection — calibre, section de câble, chute de tension — croisés dans la mêmechaîne section / protections.

La note de calcul fixe ces preuves protection par protection. C’est exactement le livrable de laprestation note de calcul Skema (Caneco BT, relecture contrôleur).

Questions fréquentes

Un disjoncteur 6 kA suffit-il pour une habitation ?

Pas automatiquement. Le RGIE exige un pouvoir de coupure adapté au courant de court-circuit présumé au point d’installation (avec, pour le domestique, des minima 3000 A / 6000 A selon la position amont/aval décrite au §5.3.5.5.e). Un appareil 6 kA ou 10 kA peut convenir, mais ce n’est pas une obligation RGIE générale de « tout poser en 6 kA ».

Quelle est la différence entre calibre et pouvoir de coupure ?

Le calibre (In) fixe le courant normal supporté avant déclenchement. Le pouvoir de coupure fixe le courant de défaut maximal que le dispositif peut interrompre dans les conditions prévues. Ce sont deux caractéristiques indépendantes du même appareil.

Comment lire le pouvoir de coupure sur un disjoncteur ?

Selon le type d’appareil : valeur souvent encadrée en face avant sur certains disjoncteurs domestiques (4,5 kA, 6 kA…), ou marquages Icu / Ics sur des appareils de type industriel. Le contrôleur compare ce marquage au courant de court-circuit présumé au point d’installation (et à la coordination éventuelle).

Quelle est la différence entre Icu et Ics ?

Icu est le pouvoir de coupure ultime ; Ics est le pouvoir de coupure de service. Ce ne sont pas deux façons de dire la même chose : le détail est développé dans l’article dédié Icu / Ics.

Pourquoi ne pas simplement poser du 25 kA partout par sécurité ?

C’est possible mais rarement pertinent économiquement : le pouvoir de coupure se choisit selon l’Icc réel à chaque point (et la coordination éventuelle), pas au maximum disponible. La note de calcul évite le surdimensionnement inutile autant que le sous-dimensionnement dangereux.

Le pouvoir de coupure doit-il toujours être ≥ Icc sans exception ?

Le dispositif doit pouvoir interrompre le courant présumé au point considéré, soit par son propre pouvoir de coupure, soit dans une coordination / protection d’accompagnement admise et documentée (§4.4.1.3), sur base des tableaux fabricants conformes aux normes produit.

Ce calcul est-il repris dans le document que je reçois ?

Oui : la note de calcul livrée par Skema documente le pouvoir de coupure retenu à chaque niveau du tableau, avec les valeurs Icc qui le justifient.
